SPD (Surge Protective Device) ป้องกันฟ้าผ่า ที่บ้านคุณติดตั้งหรือยัง

30 พ.ค. 2024
656

ฟ้าผ่าเป็นปรากฏการณ์ทางธรรมชาติที่ทรงพลังซึ่งสามารถสร้างความเสียหายอย่างร้ายแรงต่อชีวิตและทรัพย์สินได้ การติดตั้งอุปกรณ์ป้องกันฟ้าผ่าในตู้คอนซูมเมอร์เป็นขั้นตอนสำคัญในการปกป้องบ้านและเครื่องใช้ไฟฟ้าของคุณจากอันตรายที่อาจเกิดขึ้นจากฟ้าผ่า

ตู้คอนซูมเมอร์ ที่ใช้ในอาคารบ้านเรือนในปัจจุบัน

ทำไมต้องติดตั้งอุปกรณ์ป้องกันฟ้าผ่าในตู้คอนซูมเมอร์?

ตู้คอนซูมเมอร์เป็นจุดศูนย์กลางของระบบไฟฟ้าในบ้านของคุณ ซึ่งเป็นที่ตั้งของเบรกเกอร์และฟิวส์ที่ควบคุมการไหลของไฟฟ้าไปยังส่วนต่างๆ ของบ้าน ฟ้าผ่าสามารถสร้างแรงดันไฟฟ้ากระชากสูงซึ่งสามารถเดินทางผ่านสายไฟและทำลายอุปกรณ์ไฟฟ้าได้


อุปกรณ์ป้องกันฟ้าผ่าทำหน้าที่เป็นเกราะป้องกันระหว่างระบบไฟฟ้าในบ้านของคุณและแรงดันไฟฟ้ากระชากที่เกิดจากฟ้าผ่า โดยจะเบี่ยงเบนกระแสไฟฟ้าส่วนเกินออกจากบ้านและลงสู่พื้นอย่างปลอดภัย

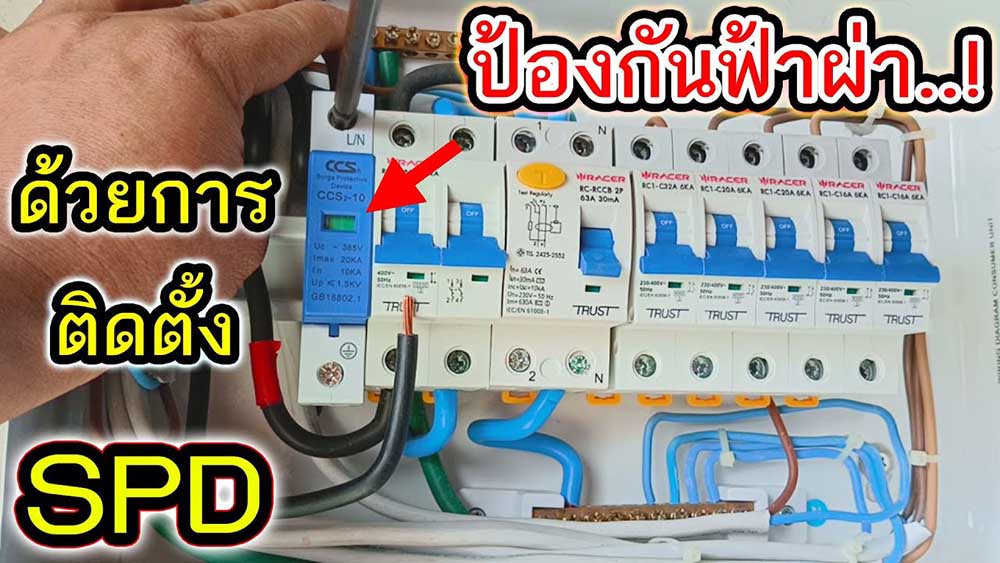

อุปกรณ์เสริม SPD ติดตั้งเพิ่มเพื่อป้องกันความเสียหายให้กับอุปกรณ์ไฟฟ้าเมื่อเกิดฟ้าผ่า

อุปกรณ์ป้องกันฟ้าผ่า SPD (Surge Protective Device)

อุปกรณ์ป้องกันไฟกระชาก (SPD): SPD เป็นอุปกรณ์ที่ออกแบบมาเพื่อเบี่ยงเบนแรงดันไฟฟ้ากระชากออกจากระบบไฟฟ้า SPD มีหลายประเภท แต่ประเภทที่ใช้กันทั่วไปสำหรับการติดตั้งในบ้านคือ SPD ประเภท 1 และประเภท 2

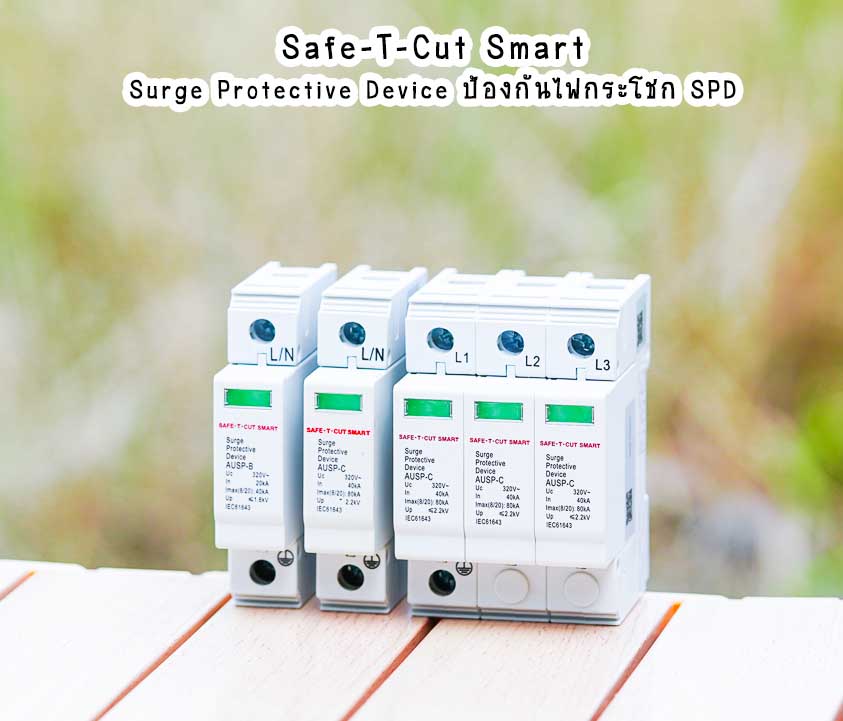

อุปกรณ์ SPD (Surge Protective Device) สำหรับติดตั้งภายในตู้คอนซูมเมอร์ในบ้าน

หลักการทำงานของ SPD (Surge Protective Device) อุปกรณ์ป้องกันฟ้าผ่า

SPD เป็นอุปกรณ์ที่ออกแบบมาเพื่อปกป้องอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์จากความเสียหายที่เกิดจากไฟกระชาก ซึ่งอาจเกิดจากฟ้าผ่าหรือการสลับการทำงานของอุปกรณ์ไฟฟ้า

หลักการทำงาน:

SPD ทำงานโดยการจำกัดแรงดันไฟกระชากที่เข้ามาในระบบไฟฟ้าให้ต่ำลงถึงระดับที่ปลอดภัยสำหรับอุปกรณ์ที่เชื่อมต่ออยู่ เมื่อแรงดันไฟฟ้าชั่วขณะเกิดขึ้นบนวงจรที่มีการป้องกัน SPD จะจำกัดแรงดันไฟชั่วขณะและเปลี่ยนกระแสกลับไปยังแหล่งกำเนิดหรือกราวด์

โดยทั่วไปแล้ว SPD จะประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

  • ตัวต้านทานแบบไม่เชิงเส้น (MOV): MOV จะนำกระแสไฟฟ้าเมื่อแรงดันไฟฟ้าเกินระดับที่กำหนดไว้ ทำให้แรงดันไฟฟ้าลดลง
  • ตัวเก็บประจุ: ตัวเก็บประจุจะเก็บประจุไฟฟ้าและปล่อยออกมาเมื่อแรงดันไฟฟ้าสูงเกินไป ช่วยลดแรงดันไฟฟ้ากระชาก
  • ตัวเหนี่ยวนำ: ตัวเหนี่ยวนำจะต้านทานการเปลี่ยนแปลงของกระแสไฟฟ้า ช่วยลดความชันของไฟกระชาก

ขั้นตอนการทำงาน:

เมื่อเกิดไฟกระชากขึ้น SPD จะทำงานตามขั้นตอนต่อไปนี้:

  1. MOV จะนำกระแสไฟฟ้าและลดแรงดันไฟฟ้าลง
  2. ตัวเก็บประจุจะปล่อยประจุไฟฟ้าเพื่อช่วยลดแรงดันไฟฟ้าต่อไป
  3. ตัวเหนี่ยวนำจะต้านทานการเปลี่ยนแปลงของกระแสไฟฟ้า ทำให้ไฟกระชากลดลงอย่างรวดเร็ว

แรงดันไฟฟ้าที่ลดลงจะถูกส่งต่อไปยังอุปกรณ์ที่เชื่อมต่ออยู่ โดยปกป้องอุปกรณ์เหล่านั้นจากความเสียหายที่อาจเกิดจากไฟกระชาก

ประเภทของ SPD (Surge Protective Device)

มี SPD หลายประเภทที่ออกแบบมาสำหรับการใช้งานที่แตกต่างกัน เช่น:

  • Type 1: ออกแบบมาเพื่อป้องกันไฟกระชากจากฟ้าผ่าโดยตรง
  • Type 2: ออกแบบมาเพื่อป้องกันไฟกระชากจากฟ้าผ่าที่อ้อมมาทางสายไฟ
  • Type 3: ออกแบบมาเพื่อป้องกันไฟกระชากจากการสลับการทำงานของอุปกรณ์ไฟฟ้า

การเลือก SPD ที่เหมาะสมสำหรับการใช้งานเฉพาะนั้นขึ้นอยู่กับปัจจัยต่างๆ เช่น ระดับความเสี่ยงของฟ้าผ่า ขนาดของระบบไฟฟ้า และประเภทของอุปกรณ์ที่ต้องการการป้องกัน

การติดตั้งอุปกรณ์ป้องกันฟ้าผ่า

การติดตั้งอุปกรณ์ป้องกันฟ้าผ่าในตู้คอนซูมเมอร์ควรดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม ขั้นตอนการติดตั้งทั่วไปมีดังนี้:

  1. ปิดแหล่งจ่ายไฟหลักไปยังตู้คอนซูมเมอร์
  2. ถอดฝาครอบตู้คอนซูมเมอร์
  3. ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าบนราง DIN หรือแผงติดตั้ง
  4. เชื่อมต่อสายไฟเข้ากับอุปกรณ์ป้องกันฟ้าผ่าตามคำแนะนำของผู้ผลิต
  5. ปิดฝาครอบตู้คอนซูมเมอร์
  6. เปิดแหล่งจ่ายไฟหลัก

การบำรุงรักษาอุปกรณ์ป้องกันฟ้าผ่า

อุปกรณ์ป้องกันฟ้าผ่าต้องได้รับการบำรุงรักษาเป็นประจำเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง ขั้นตอนการบำรุงรักษาทั่วไปมีดังนี้:

  • ตรวจสอบอุปกรณ์ป้องกันฟ้าผ่าเป็นประจำเพื่อหาสัญญาณความเสียหายหรือการเสื่อมสภาพ
  • ทดสอบอุปกรณ์ป้องกันฟ้าผ่าเป็นประจำตามคำแนะนำของผู้ผลิต
  • เปลี่ยนอุปกรณ์ป้องกันฟ้าผ่าเมื่อจำเป็น

การติดตั้งอุปกรณ์ป้องกันฟ้าผ่าในตู้คอนซูมเมอร์เป็นขั้นตอนสำคัญในการปกป้องบ้านและเครื่องใช้ไฟฟ้าของคุณจากอันตรายที่อาจเกิดขึ้นจากฟ้าผ่า โดยการเลือกอุปกรณ์ที่เหมาะสมและติดตั้งอย่างถูกต้อง คุณสามารถมั่นใจได้ว่าระบบไฟฟ้าในบ้านของคุณได้รับการป้องกันจากแรงดันไฟฟ้ากระชากที่เกิดจากฟ้าผ่า
